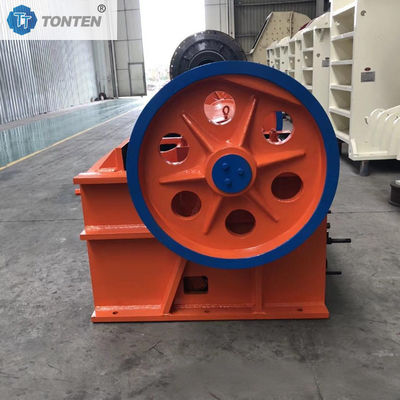

سنگ آهن سنگ گرانیت شکاف شکن ماشین سنگ زغال سنگ گانگ ماشین شکاف سنگ
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | TONTEN |
| شماره مدل: | TT-PE500x750 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 ست |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | بسته بندی استاندارد صادراتی، ظرف یا در صورت نیاز |
| زمان تحویل: | 5-7 روز کاری |
| شرایط پرداخت: | t/t |
| قابلیت ارائه: | 30 مجموعه در ماه |
|
اطلاعات تکمیلی |
|||
| عرض باز کردن: | 500 میلی متر | اندازه باز شدن خوراک: | 500mm x 750mm |
|---|---|---|---|
| حداکثر اندازه خوراک: | 450 میلی متر | محدوده تنظیم باز کردن تخلیه: | 50-100 میلی متر |
| ظرفیت: | 50-120 تن در ساعت | سرعت شافت خارج از مرکز: | 275r/دقیقه |
| نیروی حرکتی: | 55 کیلو وات | نام مورد: | سنگ شکن گرانیت سنگ آهن |
| برجسته کردن: | iron ore jaw crusher machine,granite jaw crusher for coal gangue,brick jaw crusher with warranty,granite jaw crusher for coal gangue,brick jaw crusher with warranty |
||
توضیحات محصول

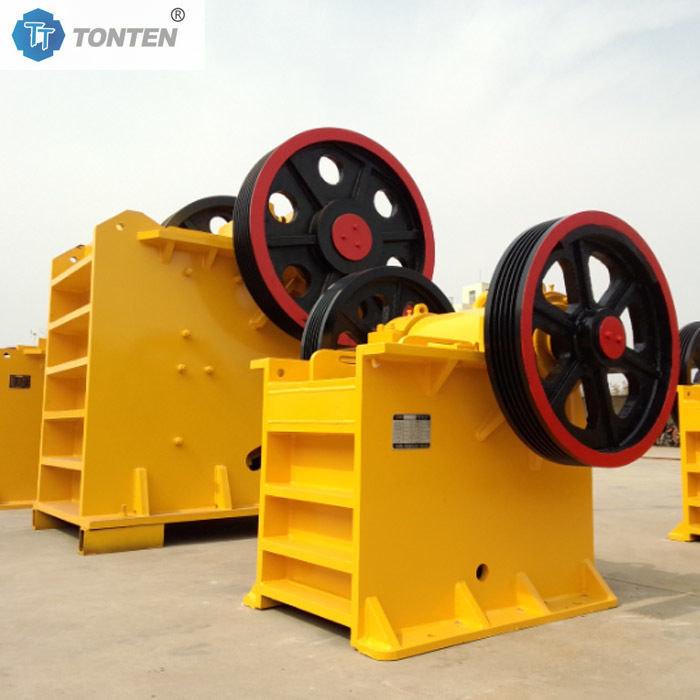

سنگ شکن فکی سنگ آهن گرانیت زغال سنگ گانگ آجر سنگ شکن فکی
مقدمه:
سنگ شکن فکی PE-500×750 یک دستگاه خردایش درشت‌دانه کلاسیک و محبوب در اندازه‌های متوسط است که در صنایعی مانند معدن، مصالح ساختمانی، زیرساخت و متالورژی استفاده می‌شود. نام‌گذاری مدل آن از استانداردهای صنعتی پیروی می‌کند: «PE» مخفف سنگ شکن فکی است، «500» نشان‌دهنده عرض ورودی محفظه خردایش 500 میلی‌متر و «750» نشان‌دهنده طول آن 750 میلی‌متر است. این سنگ شکن فکی با ساختار محکم، عملکرد قابل اعتماد، نگهداری آسان و مقرون به صرفه بودن عالی، به یک گام خردایش اول ضروری در بسیاری از خطوط تولید سنگ و کارخانه‌های فرآوری مواد معدنی تبدیل شده است. PE-500×750 از اصل اکستروژن جنبشی اثبات شده استفاده می‌کند. ساختار اصلی آن شامل قاب، بدنه فک متحرک، شفت خارج از مرکز، صفحه فک، صفحه اهرمی و دستگاه تنظیم است. یک موتور الکتریکی شفت خارج از مرکز را از طریق یک تسمه V-شکل به حرکت در می‌آورد و باعث می‌شود فک متحرک نوسانات دوره‌ای پیچیده‌ای را انجام دهد. هنگامی که فک متحرک به صفحه فک ثابت نزدیک می‌شود، مواد بین دو صفحه فک با فشار دادن، شکافتن و خم شدن خرد می‌شوند. هنگامی که فک متحرک صفحه فک ثابت را ترک می‌کند، مواد خرد شده از درگاه تخلیه در پایین محفظه خردایش تحت تأثیر گرانش تخلیه می‌شوند. این چرخه تکرار می‌شود تا به تولید مداوم دسته‌ای دست یابیم.
ویژگی های عملکرد:
ظرفیت خردایش قدرتمند و خروجی پایدار: دهانه تغذیه 500x750 میلی‌متری آن امکان تغذیه حداکثر اندازه 425 میلی‌متر را فراهم می‌کند. با یک دهانه تخلیه قابل تنظیم در محدوده 50-100 میلی‌متر، ظرفیت پردازش آن به 45 تا 100 تن در ساعت می‌رسد. این محدوده خروجی برای خطوط تولید کوچک و متوسط ایده‌آل است و به طور موثر سنگ معدن در مقیاس بزرگ را به ذرات متوسط خرد می‌کند و مواد اولیه ایده‌آلی را برای تجهیزات خردایش ثانویه بعدی فراهم می‌کند.
طراحی ساختاری مستحکم و بادوام: قاب دستگاه از صفحات فولادی با کیفیت بالا جوش داده شده و تحت تنش‌زدایی قرار می‌گیرد و استحکام و پایداری مکانیکی استثنایی را فراهم می‌کند و قادر به تحمل ضربه خردایش عظیم است. جزء انتقال اصلی، شفت خارج از مرکز، از فولاد آلیاژی با استحکام بالا (مانند 40Cr) ساخته شده و تحت عملیات حرارتی دقیق کوئنچ و تمپرینگ قرار می‌گیرد و عملکرد ایمن و طولانی مدت را تحت بارهای سنگین تضمین می‌کند.
مقاومت در برابر سایش بالا و نگهداری آسان: صفحات خردکننده (صفحات فک) فک‌های متحرک و ثابت از فولاد منگنز بالا ZGMn13 ساخته شده‌اند. این ماده در هنگام قرار گرفتن در معرض ضربه و فشرده‌سازی شدید، سخت‌شدگی کار را تجربه می‌کند و در نتیجه یک سطح بسیار سخت و مقاوم در برابر سایش ایجاد می‌شود که عمر مفید قطعات آسیب‌پذیر را به طور قابل توجهی افزایش می‌دهد. علاوه بر این، این تجهیزات از یک سیستم روانکاری بلبرینگ متمرکز استفاده می‌کنند که به پرسنل تعمیر و نگهداری اجازه می‌دهد تا به راحتی با استفاده از یک گریس گان به تمام نقاط روانکاری دسترسی داشته باشند و ایمنی و راحتی را به طور قابل توجهی بهبود می‌بخشد. صفحه اهرمی نه تنها نیرو را منتقل می‌کند، بلکه به عنوان یک «فیوز» نیز عمل می‌کند. هنگامی که اشیاء غیرقابل شکستن (مانند بلوک‌های آهنی) وارد حفره می‌شوند، صفحه اهرمی ابتدا می‌شکند و از سایر اجزای اصلی در برابر آسیب محافظت می‌کند.
تنظیم تخلیه انعطاف‌پذیر و کاربرد گسترده: با افزودن یا کاهش تعداد فاصله‌دهنده‌ها بین پایه تنظیم و دیوار عقب قاب، اندازه دهانه تخلیه را می‌توان به راحتی و انعطاف‌پذیری تنظیم کرد و در نهایت اندازه ذرات محصول را برای پاسخگویی به الزامات فرآیند متنوع کنترل کرد. این امر PE-500×750 را برای خرد کردن انواع مواد سخت و نیمه سخت، از جمله گرانیت، بازالت، سنگریزه رودخانه، سنگ آهک و سنگ آهن مناسب می‌کند.
مشخصات دستگاه سنگ شکن فکی:
|
مدل |
اندازه دهانه تغذیه (میلی‌متر) |
حداکثر اندازه تغذیه (میلی‌متر) |
محدوده تنظیم دهانه تخلیه (میلی‌متر) |
ظرفیت دستگاه (T/H) |
سرعت |
توان (KW) |
وزن |
| PE-250X400 | 250X400 | 210 | 20-60 | 5-20 | 300 دور در دقیقه | 15 | 2.8T |
| PE-400X600 | 400X600 | 360 | 40-100 | 16-50 | 260 دور در دقیقه | 30 | 7.5T |
| PE-500X750 | 500X750 | 450 | 50-100 | 40-100 | 275 دور در دقیقه | 55-75 | 12T |
| PE-600X900 | 600X900 | 500 | 65-160 | 50-150 | 250 دور در دقیقه | 75 | 18T |
| PE-750X1060 | 750X1060 | 650 | 80-140 | 110-300 | 250 دور در دقیقه | 90-110 | 29T |
| PE-900X1200 |
900X1200 |
780 | 90-165 | 220-350 | 200 دور در دقیقه | 110-132 | 36T |
| PE-1200X1500 | 1200X1500 | 1100 | 150-300 | 400-500 | 180 دور در دقیقه | 160-180 | 52T |
| PEX-250X750 | 250X750 | 210 | 25-60 | 13-50 | 300 دور در دقیقه | 30 | 5.5T |
| PEX-250X1000 | 250X1000 | 210 | 25-80 | 20-80 | 330 دور در دقیقه | 42 | 7.1T |
