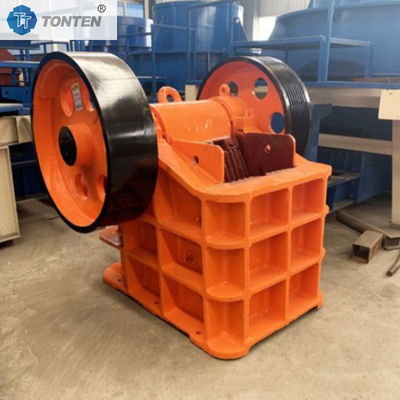

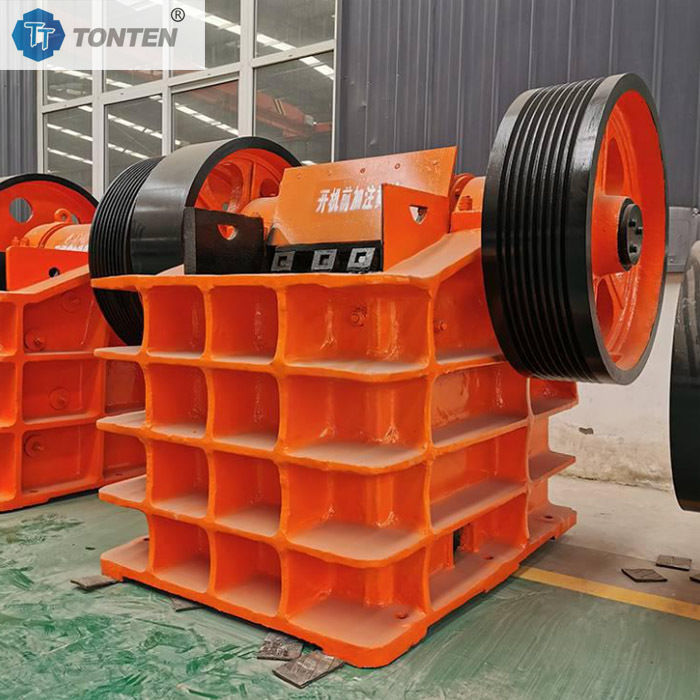

سنگ شکن فکی خرد کننده هارد راک، سنگ شکن فکی بتنی معدن سنگ، دستگاه سنگ شکن فکی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | TONTEN |
| شماره مدل: | TT-PE400x600 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 ست |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | بسته بندی استاندارد صادراتی، ظرف یا در صورت نیاز |
| زمان تحویل: | 5-7 روز کاری |
| شرایط پرداخت: | t/t |
| قابلیت ارائه: | 30 مجموعه در ماه |
|
اطلاعات تکمیلی |
|||
| قدرت حرکتی اصلی: | 30 کیلووات | بعد کلی: | 1700 × 1732 × 1653 میلی متر |
|---|---|---|---|
| وزن: | 6500 کیلوگرم | شفت خارج از مرکز: | 20-40 میلی متر |
| نوسان فک: | حدود 30 میلی متر | روش روغن کاری: | چریدن کره |
| روش خرد کردن: | نوع اکستروژن خمیده | نوع: | سنگ شکن خرد کننده سنگ سخت |
| برجسته کردن: | hard rock jaw crusher machine,concrete quarry jaw crusher,heavy duty jaw crusher machine,concrete quarry jaw crusher,heavy duty jaw crusher machine |
||
توضیحات محصول
سنگ شکن فکی خرد کننده سنگ سخت، سنگ شکن فکی معدن بتن
مقدمه:
سنگ شکن فکی TONTEN Machinery مواد را از طریق فشار دوره ای بین فک های متحرک و ثابت خرد می کند. این اساسی ترین و اصلی ترین تجهیزات خرد کردن درشت در یک خط تولید خرد کردن سنگ معدن است. کل ساختار اصلی سنگ شکن فکی معمولاً از صفحات فولادی جوش داده شده یا فولاد ریخته گری با کیفیت بالا ساخته شده است که به استحکام و سفتی بسیار بالایی نیاز دارد تا در برابر بارهای ضربه ای قابل توجه مقاومت کند. شفت خارج از مرکز توسط یاتاقان های غلتکی کروی بزرگ پشتیبانی می شود. قسمت خارج از مرکز فک متحرک را هدایت می کند و حرکت چرخشی موتور را به حرکت فشاری تبدیل می کند. میله اتصال هم به عنوان یک جزء انتقال نیرو و هم به عنوان یک وسیله محافظت از اضافه بار عمل می کند. هنگامی که مواد غیر قابل خرد شدن (مانند بلوک های آهنی) وارد محفظه خرد کننده می شوند، میله اتصال ابتدا می شکند یا پاره می شود و از سایر اجزای اصلی واحد اصلی در برابر آسیب محافظت می کند. از یک دستگاه تنظیم برای تنظیم اندازه دهانه تخلیه استفاده می شود و در نتیجه اندازه ذرات محصول نهایی کنترل می شود. یک فلایویل در هر انتهای شفت خارج از مرکز نصب شده است. این انرژی را در طول ضربه بیکار ذخیره می کند و آن را در طول ضربه کاری (فشار دادن مواد) آزاد می کند، در نتیجه بار موتور را کاهش می دهد و از عملکرد روان تر دستگاه اطمینان حاصل می کند.
اصل کار:
این فرآیند را می توان به عنوان یک چرخه دوره ای "تغذیه-اکستروژن-تخلیه" خلاصه کرد:
تغذیه و گیره: مواد از دهانه تغذیه در بالای سنگ شکن وارد محفظه خرد کننده می شوند. صفحه فک متحرک که توسط شفت خارج از مرکز و میله اتصال هدایت می شود، به سمت صفحه فک ثابت حرکت می کند و مواد را بین دو صفحه فک گیره می کند.
اکستروژن و خرد کردن: صفحه فک متحرک به حرکت رو به جلو و رو به بالا ادامه می دهد و فشار زیادی را به مواد وارد می کند. هنگامی که فشار از مقاومت فشاری مواد بیشتر شود، مواد فشرده، شکافته و خرد می شوند.
تخلیه: با عقب رفتن صفحه فک متحرک، مواد خرد شده به دلیل گرانش به سمت پایین حرکت می کنند. موادی که کوچکتر از اندازه دهانه تخلیه فعلی هستند از پایین تخلیه می شوند، در حالی که مواد بزرگتر در محفظه خرد کننده باقی می مانند و منتظر اکستروژن مجدد در چرخه بعدی هستند.
چرخه رفت و برگشتی: شفت خارج از مرکز به طور مداوم می چرخد و صفحه فک متحرک را در حرکت رفت و برگشتی صدها بار در دقیقه هدایت می کند. این فرآیند خود را تکرار می کند و به تغذیه، خرد کردن و تخلیه مداوم دست می یابد.
مشخصات دستگاه سنگ شکن فکی:
|
مدل |
اندازه پورت تغذیه (میلی متر) |
حداکثر اندازه تغذیه (میلی متر) |
محدوده تنظیم پورت تخلیه (میلی متر) |
ظرفیت دستگاه (T/H) |
سرعت |
قدرت (کیلووات) |
وزن |
| PE-250X400 | 250X400 | 210 | 20-60 | 5-20 | 300 دور در دقیقه | 15 | 2.8T |
| PE-400X600 | 400X600 | 360 | 40-100 | 16-50 | 260 دور در دقیقه | 30 | 7.5T |
| PE-500X750 | 500X750 | 450 | 50-100 | 40-100 | 275 دور در دقیقه | 55-75 | 12T |
| PE-600X900 | 600X900 | 500 | 65-160 | 50-150 | 250 دور در دقیقه | 75 | 18T |
| PE-750X1060 | 750X1060 | 650 | 80-140 | 110-300 | 250 دور در دقیقه | 90-110 | 29T |
| PE-900X1200 |
900X1200 |
780 | 90-165 | 220-350 | 200 دور در دقیقه | 110-132 | 36T |
| PE-1200X1500 | 1200X1500 | 1100 | 150-300 | 400-500 | 180 دور در دقیقه | 160-180 | 52T |
| PEX-250X750 | 250X750 | 210 | 25-60 | 13-50 | 300 دور در دقیقه | 30 | 5.5T |
| PEX-250X1000 | 250X1000 | 210 | 25-80 | 20-80 | 330 دور در دقیقه | 42 | 7.1T |
